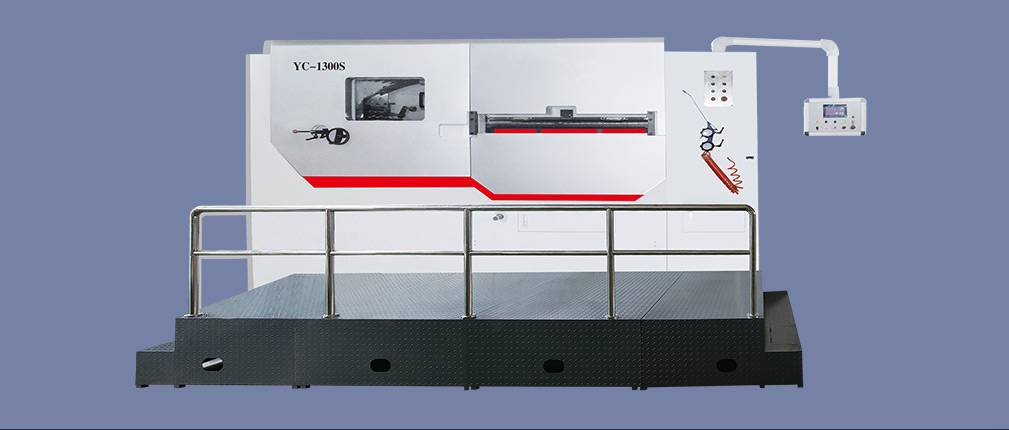

YC-S系列1300/1500/1650 半自動模切壓痕機(清廢可選
性能特點 / Features
YC-S系列模切壓痕機是我公司結合國內外同類產品的優越性能研制開發的適用于高檔彩箱、彩盒模切的專用設備。本機應用高強度叼紙牙排，先進的開牙叼紙機構能適應各類型板紙、卡紙、瓦楞紙；前后位及側定位機構使紙張的模切精度得以保障。
具備高精度間歇機構；動作迅速的氣動離合，氣動鎖版。使用可編程控制器及人機界面，數字顯示機器的工作速度、加工張數、總運行時間；機器的故障顯示使故障排除操作非常方便。應用變頻器控制主電機、無級調速，運行平穩。本機多處設有傳感器和安全裝置，保障機器正常工作和人身安全。模切壓力前后可單獨調節，手動盤車方便省力，同時還可進行無叼口模切。
具備高精度間歇機構；動作迅速的氣動離合，氣動鎖版。使用可編程控制器及人機界面，數字顯示機器的工作速度、加工張數、總運行時間；機器的故障顯示使故障排除操作非常方便。應用變頻器控制主電機、無級調速，運行平穩。本機多處設有傳感器和安全裝置，保障機器正常工作和人身安全。模切壓力前后可單獨調節，手動盤車方便省力，同時還可進行無叼口模切。
技術參數 / Technical Parameters| 型號 | YC-1300S | YC-1500S | YC-1650S | ||
| 最大輸紙尺寸 | 1320x980mm | 1520x1110mm | 1670x1250mm | ||
| 最小輸紙尺寸 | 550x450mm | 550x500mm | 650x600mm | ||
| 最大模切尺寸 | 1300x970mm | 1500x1100mm | 1650x1200mm | ||
| 最大模切壓力 | 300T | 400T | 450T | ||
| 可加工紙張 | 瓦楞紙（Corrugate board） | 瓦楞紙（Corrugate board） | 瓦楞紙（Corrugate board） | ||
| 8mm(max.thickness) | 8mm(max.thickness) | 8mm(max.thickness) | |||
| 模切精度 | ±0.5mm | ±0.5mm | ±0.5mm | ||
| 機器最高速度 | 4500s/h | 4500sheet/h | 4000sheet/h | ||
| 總功率 | 13.5kw | 13.5kw | 15.75kw | ||
| 整機重量 | 約14T | 16T | 17.8T | ||
| 外形尺寸 | 4000x2250x2250mm | 4300x2300x2250mm | 4500x2650x2450mm |
局部說明 / Introduction-
飛達頭采用歐洲技術四 吸四送卡紙、瓦楞紙兩用飛達頭。吸頭可配合紙張的變形狀況不停機調整各種吸紙角度，使吸紙更穩定。有簡便的調節功能和準確的使用控制功能。厚薄兼顧，輸紙準確平穩。
-
模切部模切底板和刀模版的安全設計，輕易移動、回轉裝置的設計使裝版調版更快捷更方便。氣動鎖版裝置使上版框固定更牢固、更準確、更省時。
-
電器部整機采用日本歐姆龍PLC程序控制，變頻調速器。各種電器元件、檢測開關均采用日本、法國、臺灣等公司產品。運行控制準確，性能穩定。
-
側規側規結構集推拉于一體，只需根據不同產品任意選擇調節，不需要換零部件，即可實現推與拉的互換。在采用拉規過程時，紙張位移小，對紙邊不劃傷，非常適合高速輸紙。
-
主傳動蝸輪材料選用德國合金銅，精密機床加工，精度高，特別耐磨。蝸桿曲軸用鉻鋼高頻淬火處理，使用壽命長。擺桿尺寸加大，擺桿軸加粗，所以模切壓力大，耐磨耐用。
-
氣動離合器采用進口氣動離合器，壽命長，噪音低，制動更平穩，離合迅速，傳動力大，符合歐洲出口標準。巴西WEG電機筆國產電機節電1/3。
-
輸紙部進口輸紙皮帶配以高耐磨壓紙膠輪、手輪，可方便調節膠輪和毛輪的壓力來改變與皮帶的壓力，從而保障紙張平穩送到前規定位部位。減少工作中停機次數。
-
人機界面本機采用進口高分辨率人機界面進行人機交流，可對機器的運行狀態進行實時動態監測顯示，使機器調整和故障排除方便快捷，安全可靠。
