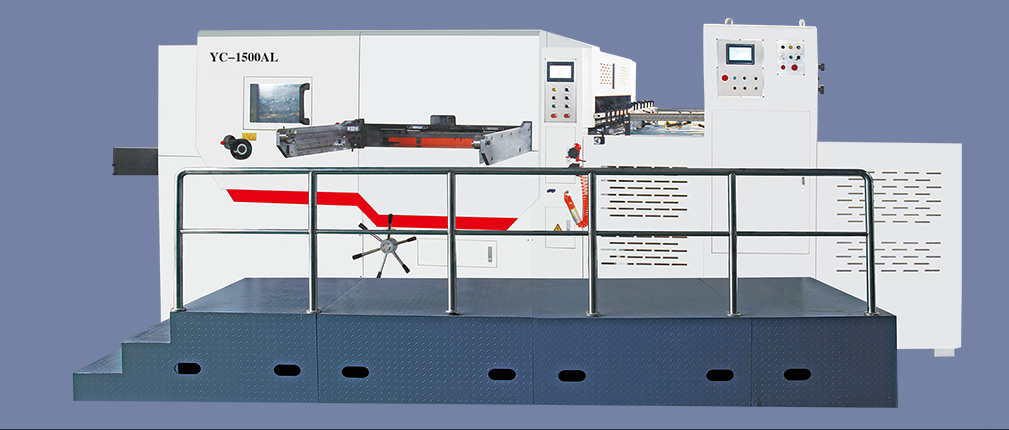

YC-1500AL 前緣給紙全自動平壓平模切機
性能特點 / Features
YC-1500AL 前緣給紙全自動平壓平模切機適用于高檔彩箱的模切壓痕，是包裝裝潢工業中理想的設備。本機采用高強度下開牙叼紙牙排、整體擺動式前規、自動推規、高精度間歇機構、氣動鎖板、氣動離合、過載保護、自動收紙，實現了送紙距離短、定位準確、模切穩定、收紙整齊，并可進行無叼口模切。自動清除前廢邊及中間廢料，生產效率高。
應用微機控制實現整機全過程自動化，通過人機界面顯示工作狀況及故障排除法。關鍵部件、控制系統和緊固件均采用進口產品，精心裝配，確保機器的安全可靠。多處設有傳感器和安全裝置，保障機器正常工作和人身安全。
應用微機控制實現整機全過程自動化，通過人機界面顯示工作狀況及故障排除法。關鍵部件、控制系統和緊固件均采用進口產品，精心裝配，確保機器的安全可靠。多處設有傳感器和安全裝置，保障機器正常工作和人身安全。
技術參數 / Technical Parameters| 型號 | YC-1500AL |
| 最大輸紙尺寸 | 1500x1200mm |
| 最小輸紙尺寸 | 550x450mm |
| 最大模切尺寸 | 1490x1180mm |
| 最大模切壓力 | 350T |
| 模切精度 | ±0.5mm |
| 可加工紙張 | 瓦楞紙≤9mm(max.thickness) |
| 機器運行速度 | ≥4000s/h |
| 總功率 | 32kw |
| 整機重量 | 26T |
| 外形尺寸（不含踏板） | 12500x4900x2900mm（給紙機3000x3300x2300） |
局部說明 / Introduction-
飛達頭采用歐洲技術四吸四送卡紙、瓦楞紙兩用飛達頭。吸頭可配合紙張的變形狀況不停機調整各種吸紙角度，使吸紙更穩定。有簡便的調節功能和準確的使用控制功能。厚薄兼顧，輸紙準確平穩。
-
模切部模切底板和刀模版的安全設計，輕易移動、回轉裝置的設計使裝版調版更快捷更方便。氣動鎖版裝置使上版框固定更牢固、更準確、更省時。
-
電器部整機采用日本歐姆龍PLC程序控制，變頻調速器。各種電器元件、檢測開關均采用日本、法國、臺灣等公司產品。運行控制準確，性能穩定。
-
側規側規結構集推拉于一體，只需根據不同產品任意選擇調節，不需要換零部件，即可實現推與拉的互換。在采用拉規過程時，紙張位移小，對紙邊不劃傷，非常適合高速輸紙。
-
主傳動蝸輪材料選用德國合金銅，精密機床加工，精度高，特別耐磨。蝸桿曲軸用鉻鋼高頻淬火處理，使用壽命長。擺桿尺寸加大，擺桿軸加粗，所以模切壓力大，耐磨耐用。
-
氣動離合器采用進口氣動離合器，壽命長，噪音低，制動更平穩，離合迅速，傳動力大，符合歐洲出口標準。巴西WEG電機筆國產電機節電1/3。
-
輸紙部進口輸紙皮帶配以高耐磨壓紙膠輪、手輪，可方便調節膠輪和毛輪的壓力來改變與皮帶的壓力，從而確保紙張平穩送到前規定位部位。減少工作中停機次數。
-
人機界面本機采用進口高分辨率人機界面進行人機交流，可對機器的運行狀態進行實時動態監測顯示，使機器調整和故障排除方便快捷，安全可靠。
